fpc线路板的多种结构分类

浏览次数:180011/24/2015

fpc线路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,绝佳的可挠性印刷电路。但很多人不知道的是,这种产品从结构上讲,有单层板、双面板、多层板之分,虽然它们的结构有不同,但最基础结构都为基材铜加上覆盖膜。以下,我们为大家具体介绍它们的不同结构。

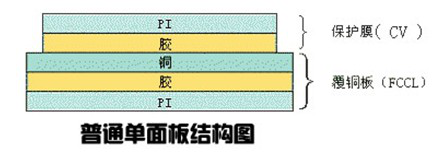

单层fpc线路板

单层fpc线路板

单面板的结构为单面基材加上覆盖膜,即在单面基材的铜面制出线路,在覆膜,后经过后期处理做出成品。

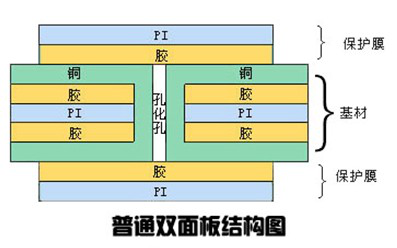

双面fpc线路板

双层fpc线路板

双面板的结构为双面基材(正反两面都为铜面),在正反铜面制出线路,两面线路间可经过导通孔实现互通,然后在两面铜之上覆膜,最后经后期处理。

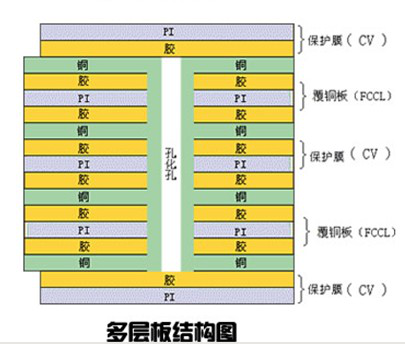

多层fpc线路板

多层fpc线路板

在这个类别下,它包括了三层板、四层板以及其他多层板。其中三层板最常见的结构为双面基材加上单面基材,在三层铜上制线路,各层线路通过导通孔进行选择性导通,然后覆膜。而四层板有四层线路,其结构为内层(双面基材)加上正反面外层(单面基材),各层铜面制线路,通过导通孔导通,最后覆膜。



总的来说,fpc线路板通常就可以根据以上产品特点来进行结构的分类。
